motcom® BeCOMS® / BCom
轴承状况监测


简介

轴承间隙内的金属颗粒物、低油压、过高油温等可能导致轴承损坏。

故障结果是滑动部件之间的油膜破裂。润滑膜破裂后，不同金属合金之间的摩擦将产生热电电压。

BeCOMS® |  BCom  系统利用该热电电压（塞贝克）效应监测发动机/机器、轴承和滑动表面的状况，从而提前发现故障。这样可预防大规模部件损坏，以及因此造成的长时间停机和昂贵维修费用。
功能说明

BCom系统是在线状况监测系统，用于测量和分析热电电压以及旋转轴角位置。

安装在柴油或汽油发动机上的 BCom系统测量并评估曲轴和轴承壳之间的热电电压，指示危险变化。

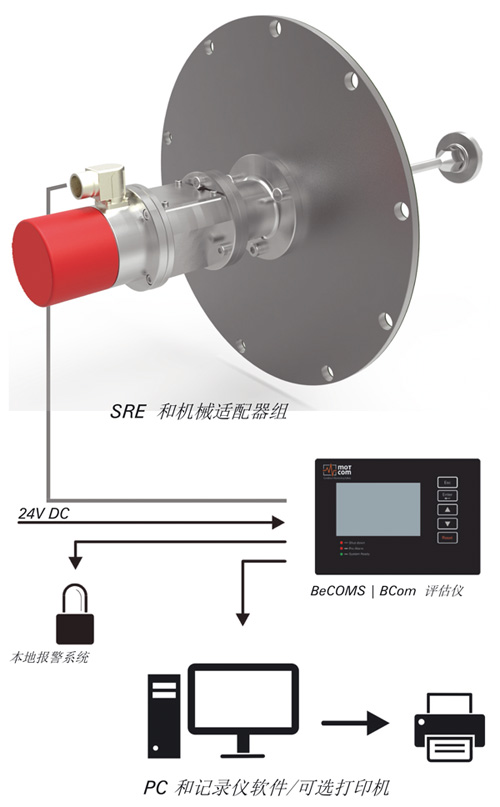

系统主要部件包括滑动环编码器 (SRE)、评估仪和专门设计的数据记录仪软件。


 滑动环编码器 (SRE)

滑动环编码器 (SRE)包含专门设计的传感器装置，带有冗余碳刷，用于确保无故障操作。该装置接收曲轴发动机系统的热电压信号。

SRE还配备增量编码器，用于将测量的信号与

旋转曲轴的位置相关。 SRE安装在曲轴自由端盖上。SRE的旋转轴机械连接曲轴的自由端，通常带有减震器。
See a picture sequence of installation step by step

评估仪

评估仪设计可承受发动机间的环境。设备耐振动，无需任何特殊支架即可安装在发动机附近。对于发动机上的安装，提供专门设计的减震结构。评估仪外壳防水，防尘，防震，防 EMC，保护等级达到 IP  66。


评估仪由合金外壳、液晶显示屏 (LCD)、三个指示系统状态的 LED 和五个用于用户交互的膜按钮。评估仪内强大的微控制器不断分析测量数据，在 LCD上显示数据，并在出现危险热电电压值或超速时触发报警继电器。


柱状图显示方便 识别当前测量数据。评估仪持续检查所有系统功能和连接的传感器，并在发生任何错误时显示详细消息。
数据记录仪软件

数据记录仪软件最多可同时处理六个连接的 Bcom 系统的测量数据。用于显示和存储数据供以后分析。数据记录仪软件还支持定位发动机内的损坏部位。利用发动机的缸点火序列和 SRE的增量编码器可实现此功能。

组合信息显示为“极坐标图”。图形显示测量的热电电压和发动机旋转。图形还包含发动机点火序列，这样操作员可以轻松确定受影响的轴承。
硬盘上记录的数据以后可在 Data_Indicator 应用程序中或 motcom Loganalyser 软件中查看和分析。这样可以对发动机状况进行长期趋势分析，使用户能够准确确定维护和维修的最佳时机。
click to see BeCOMS / BCom functionality as video animation

BeCOMS® | BCOM 优势

»  轻松安装

» 持续在线监测

»  优化发动机的可用性和可靠性

»  提前可靠检测轴承异常

» 无任何不必要的轴承检查

» 降低发动机维护和保养成本

»  免维护
Currently available certificates for BeCOMS® / BCom system:
DNV-GL
Click here to see a BeCOMS / BCom demonstration video with the demo model
