motcom® loganalyser
用于引擎状态监控的先进分析软件
Introduction 介绍 motcom loganalyser 日志分析器为 BeCOMS ® | BCom 和 SiCOMS ® | OCom 系统提供了扩展的诊断功能,并帮助维护发动机健康和安全。它提供带有先进的数据评估方法的离线日志文件分析,以及在线日志文件监测和长期趋势观察。在线监测包括用于定期报告和早期诊断警告的电子邮件警报系统。 |
|||||||||||||||

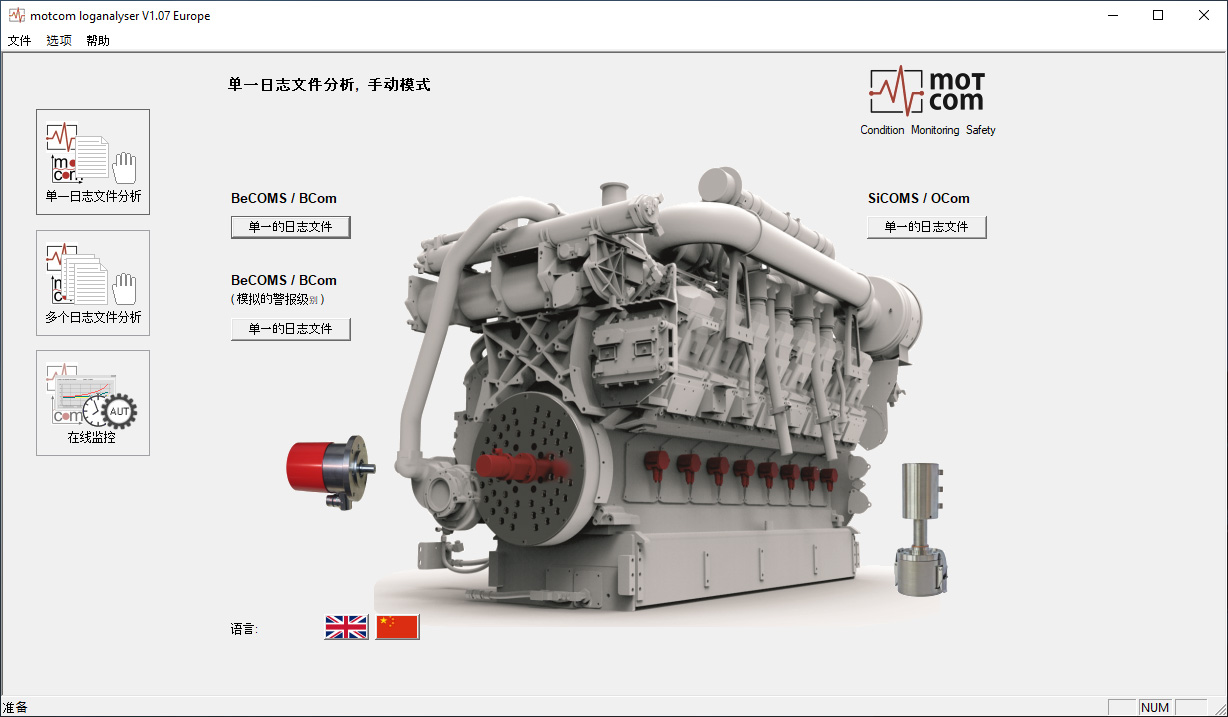

Functional description 功能 主窗口有一个常见的Windows样式的带菜单的任务栏,左边还有大的命令按钮。这些命令按钮在程序功能部分之间切换:single file analysis单文件分析、multiple file analysis多文件分析和online monitoring在线监控。 |
|||||||||||||||
Single logfile analysis 单文件分析是默认面板(相应的命令按钮被点亮):
|
|||||||||||||||
BeCOMS / BCom | |||||||||||||||

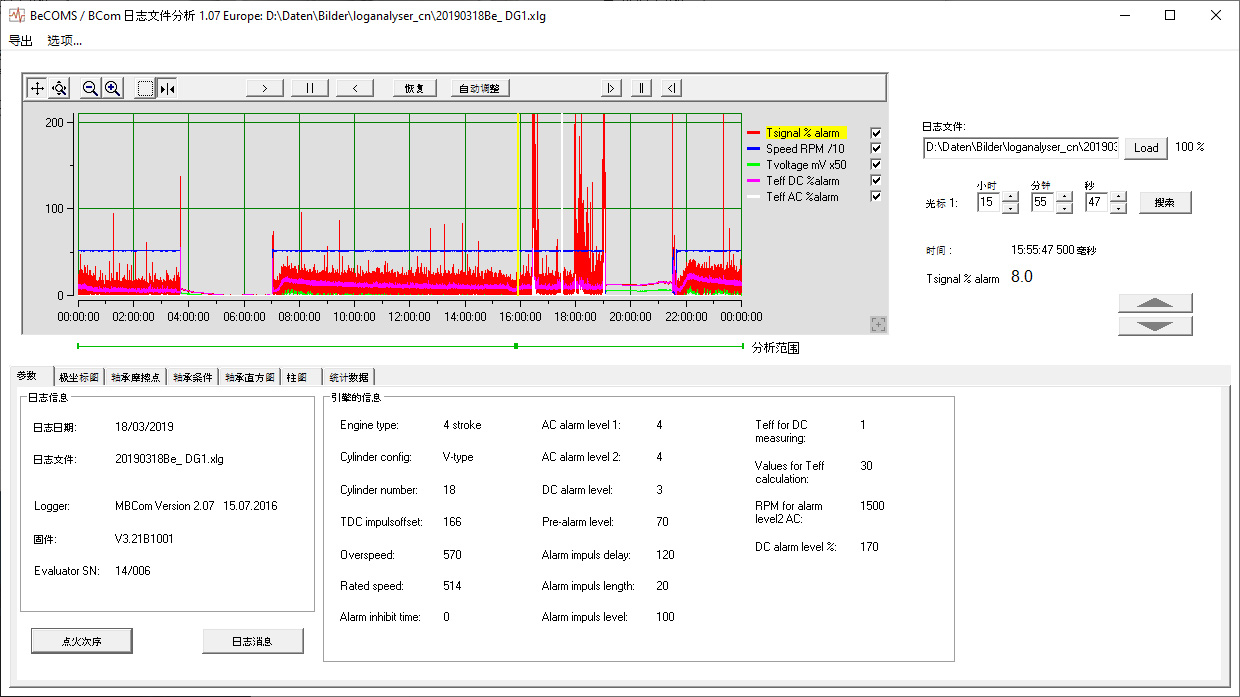

使用Load加载按钮打开BeCOMS日志文件。加载进度的百分比显示在它的右边。在加载期间,按钮字幕也被更改为“取消”,可以允许中断读取文件。在日志文件较大,加载时间比较长的情况下,这是有用的。 窗口上部的XY坐标图显示测量数据(“数据通道”)的线性时间图: Speed RPM /10转速除以10 - 发动机转速RPM (按因子1/10缩放) Tvoltage mV x50热电势x50 - 热电势单位mV (按因子50缩放)
小,并有三个评估器参数来定义:“Alarm impulse delay警报脉冲延迟”、 “ Alarm impulse length 警报脉冲长度”和“Alarm impulse level 警报脉冲级别”。 |
|||||||||||||||

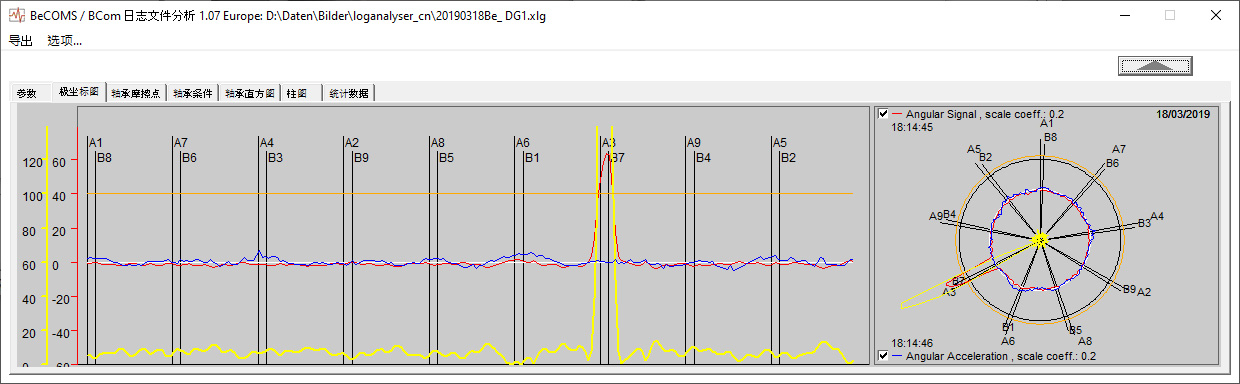

BeCOMS 日志文件分析窗口,极坐标图 | |||||||||||||||
这个选项卡的图形,显示了发动机的极坐标数据,这是在最接近所选线性图时间点的一整个燃烧周期期间的测量数据。数据是: --- 在燃烧期间相对于平均值的角热信号 --- 角热信号占报警级别的百分比 --- 曲轴角加速度 --- 100%热电势报警级别 仅当发动机运行时,极坐标数据才被记录在logfile中。发动机停止后,线性数据才存在。 |
|||||||||||||||

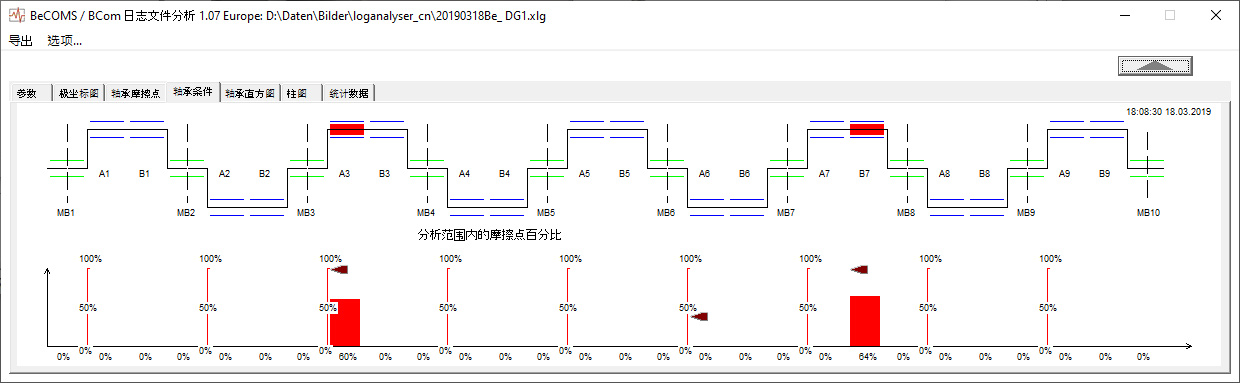

评估摩擦点(具有高热电势信号级别的极坐标数据值)有助于在轴承严重损坏之前很早就能定位有问题的轴承。带有摩擦点指示器的曲轴模型突出了大端轴承A5。 |
|||||||||||||||
SiCOMS / OCom | |||||||||||||||
打开SiCOMS日志文件来分析,使用 Load 加载按钮。加载进度的百分比显示在它的右边。 |
|||||||||||||||

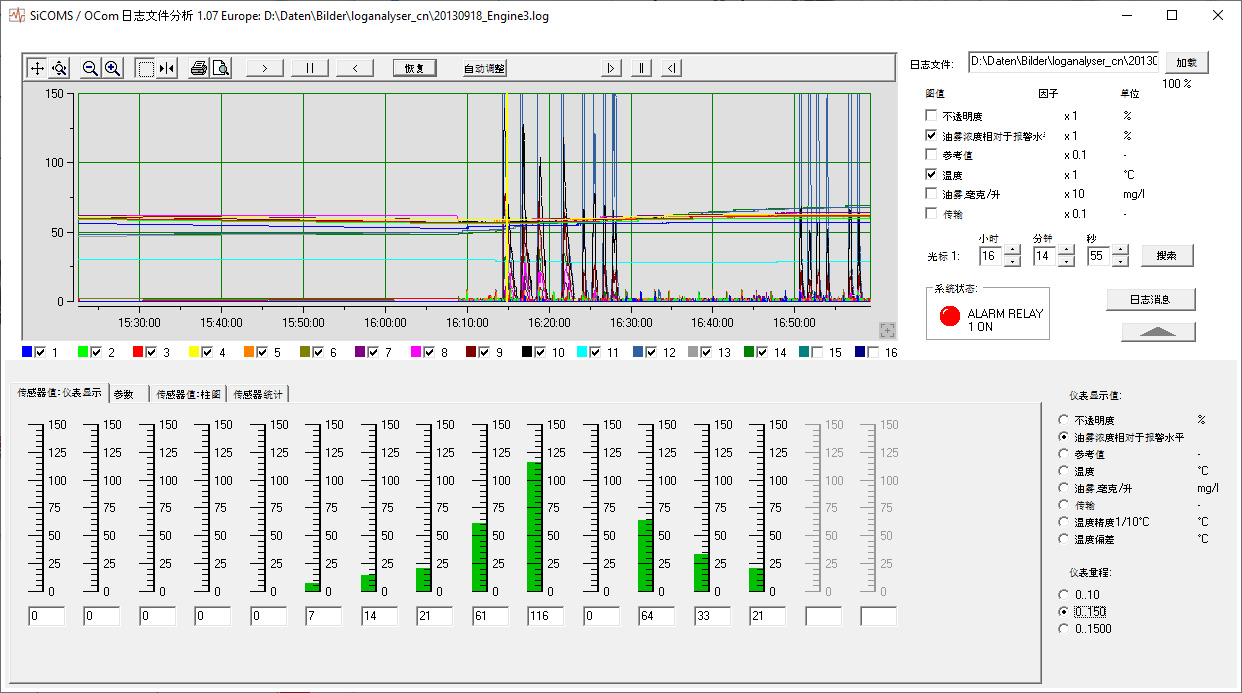

窗口上部的XY坐标图显示OMD传感器测量数据的线性时间图。 该图可以使用工具栏上的命令按钮来滚动,或放大和缩小: - 滚动模式(用鼠标左键点击X轴或Y轴,按住按钮并移动鼠标滚动) - 缩放模式(用鼠标左键点击X轴或Y轴,按住按钮并移动鼠标缩放) - 返回最初的视图(将完整的日志文件数据拟合到图表窗口) XY坐标图的时间轴是黄色垂线形式的光标。时间光标控件在图表的右边(Cursor 1光标1组,有hh、min、sec字段)显示,并允许更改光标的位置。若要将光标置于选定的时间点,请单击““Search搜索”。 |
|||||||||||||||

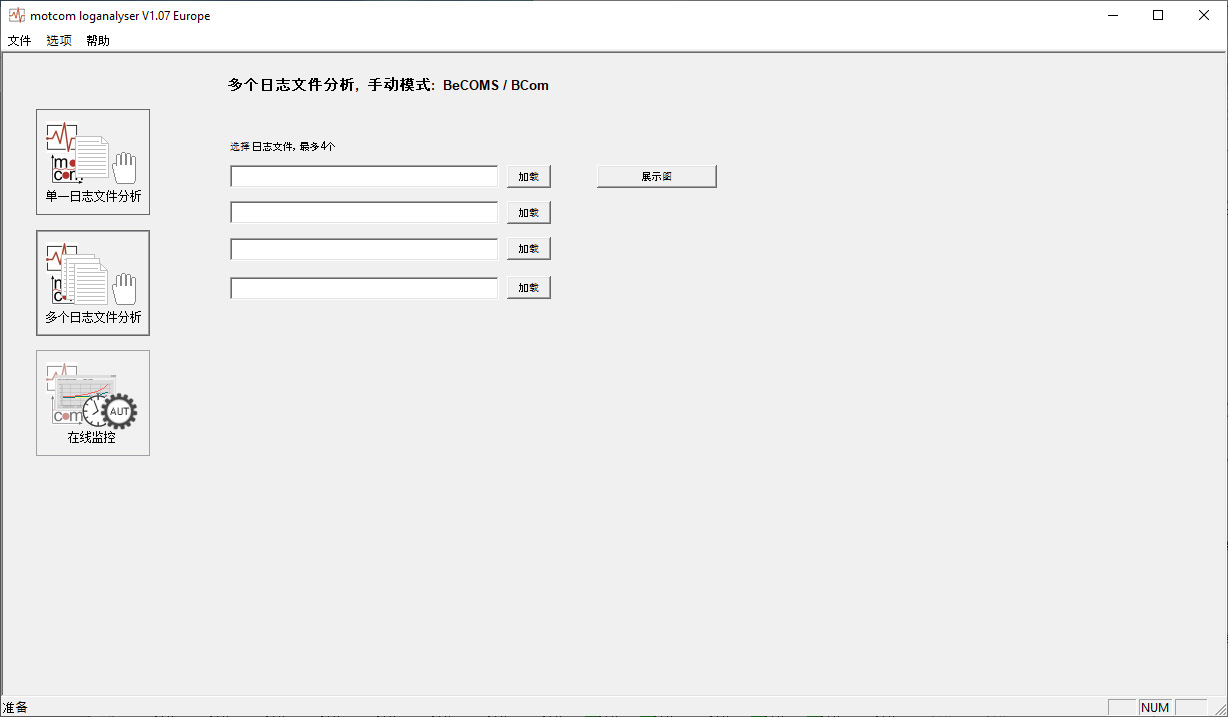

Multiple file analysis多文件分析这个功能用于打开几个BeCOMS日志文件(当前版本,最多4个),来同时比较。 |
|||||||||||||||
Load 加载按钮可以选择BeCOMS日志文件路径和名称。当选择文件后,按钮标题改为“删除”,以允许删除或更改选择。 | |||||||||||||||
Online monitoring/在线监控 “Motcom loganalyser 日志分析仪 ”可以检测发动机条件的长期趋势。可以通过收集的发动机的日志文件的自动扫描来完成。 扫描目的是发现极坐标数据的高热信号值,这样可以知道轴承或其他发动机部件上摩擦点的存在。即使没有检测到报警情况,也能计算出超过100%直流报警级别的热电势信号中的每一个“峰值”。 系统状态消息也从扫描的日志文件中提取。 可以使用自动扫描,在特定时间间隔,作为一个例程或定期执行监控任务,例如并行于BCom Logger记录软件。一次扫描例程提取某一时间段收集的日志文件中的信息。 监控例程定期检查新创建的日志文件和变化,这个变化是BCom Logger软件当前正在编写的日志文件中的,并将此新信息添加到现有的自动扫描结果中。 |
|||||||||||||||
Logfile autoscan frame /日志文件自动扫描框图 -显示选择的日志文件目录来扫描,和当前正在扫描的日志文件的名字,或自动扫描状态信息。设置扫描目录和扫描模式,使用菜单“Options -Logfile autoscan options/选项-日志文件自动扫描选项” - 包括监控任务的控制按钮和LED灯指示器 (ON / OFF)
“Start monitoring /开始监控”按钮 开始日志文件监控过程。(如果在选项窗口,没有选择连续在线监控,这个按钮标题是“Scan once/一次扫描”),开始后,这个按钮标题改为“Stop monitoring/停止监控” (或 “Stop scanning停止扫描”)。 “Send info e-mails/发送信息邮件”按钮 按了后开始定期通知邮件的后台服务。开始后,这个按钮标题改为“Stop sending /停止发送”。 “Send alarm e-mails/发送报警邮件”按钮 按了后,当发现新的重要系统信息后,每次就会发送一个含有简要报告(报警邮件)的邮件。 |
|||||||||||||||

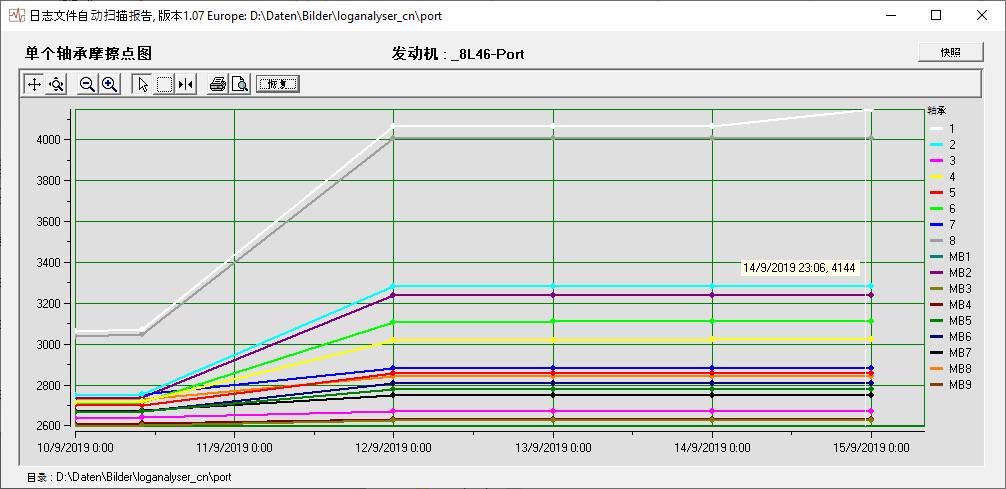

在日志文件里注册的摩擦点用积累图的形式显示,显示在一个单独的报告窗口,用于每个扫描的目录: |
|||||||||||||||
每个点的X坐标是对应的日志文件的时间章。y值是日志文件中累积的摩擦点数,是从监控日志开始时,或者从最后一次复位点,直到当前时间章。 从监视开始日期或从最近的重置点到当前时间戳,(或在一定时间窗口内,如上面针对“Friction spot diagram status/摩擦点图状态框”所描述的)。 |
|||||||||||||||
